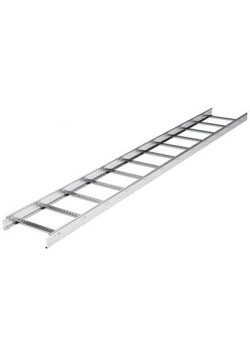

Лестничный лоток 100х600, L 3000, цинк-ламельный
LL1060ZL
Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка - 600 мм, высота боковой стенки - 100 мм, длина секции - 3000 мм, толщина лонжерона - 1,5 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Документация и файлы
Типовые альбомы
- Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
3D-модели (STEP)
Чертежи и 3D-модели
- Система лестничных лотков "L5 Combitech"
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота, мм 100
- Длина 3000 мм
- Длина, мм 3000
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Исполнение для больших расстояний (усиленный) Да
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Перфорированная боковая стенка Да
- Полезное сечение, мм² 49200
- Расстояние между ступеньками/ поперечинами, мм 300
- Тип бокового профиля Профиль (открытый)
- Тип лотка Лестничные лотки - "L5 Combitech"
- Тип продукции Лестничные лотки
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.5 мм
- Толщина материала, мм 1.2
- Фиксация ступени Полностью заклепано
- Цвет Светло-серый
- Ширина 600 мм
- Ширина, мм 600
3750р.
- На складе
- Код товара: LL1060ZL
- Артикул: LL1060ZL
