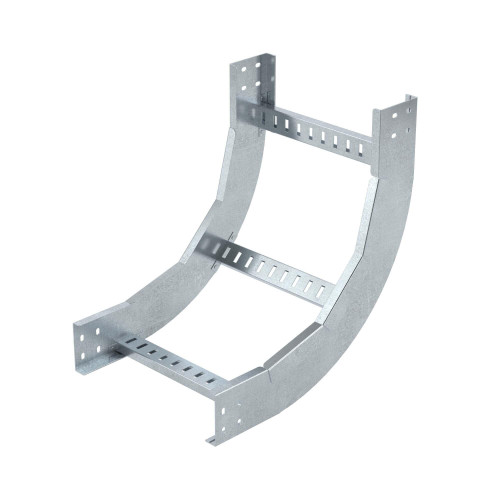

Угол вертикальный внутренний 90 градусов, 100х300, R900, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячецинкованный
LIH1930KHDZ
Вертикальный внутренний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "L5 Combitech" с высотой борта 100 мм и шириной основания 300 мм. Изделие представлено в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии.
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота лестничного лотка (боковой стенки), мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Вертикально восходящий (внутренний)
- Исполнение изгиба Сегментарный изгиб
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорированная боковая стенка Да
- Тип аксессуара Угол вертикальный внутренний 90 градусов
- Тип бокового профиля Профиль (открытый)
- Тип продукции Системные аксессуары
- Тип ступени Перфорированный профиль
- Цвет Светло-серый
- Шарнирный (-ая) Нет
- Ширина 300 мм
- Ширина лестничного лотка, мм 300
17930р.
- На складе
- Код товара: LIH1930KHDZ
- Артикул: LIH1930KHDZ
