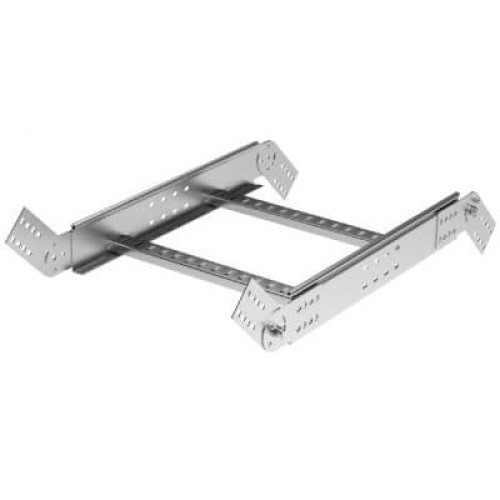

Угол вертикальный шарнирный 100х200 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, лонжерон 1.5 мм, горячеоцинкованный
LIE1002KHDZ
Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы с возможность наклона ее под произвольным углом. Чтобы увеличить радиус поворота трассы, углы можно смонтировать подряд в несколько секций. Данный аксессуар применяется для лотков с высотой борта 100 мм и шириной основания 200 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм. Изделие представлено в исполнении "Горячий цинк".
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 50 мм
- Высота лестничного лотка (боковой стенки), мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Восходящий/нисходящий
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) Регулируемый
- Тип аксессуара Угол вертикальный шарнирный
- Тип бокового профиля Профиль (открытый)
- Тип продукции Системные аксессуары
- Тип ступени Перфорированный профиль
- Цвет Светло-серый
- Шарнирный (-ая) Да
- Ширина 200 мм
- Ширина лестничного лотка, мм 200
12110р.
- На складе
- Код товара: LIE1002KHDZ
- Артикул: LIE1002KHDZ
