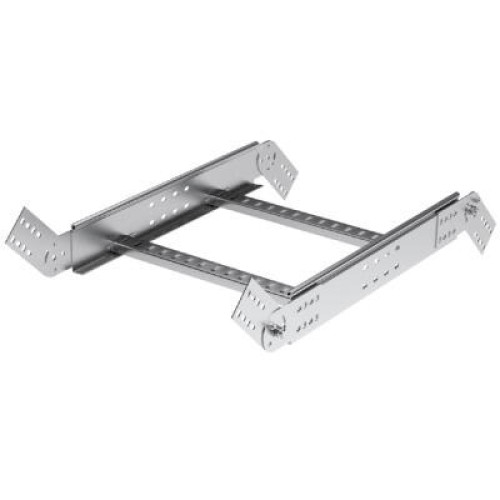

Угол вертикальный шарнирный 100х400 универсальный в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный
LE1004KHDZ
Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы, наклона трассы под произвольным углом, а также организации перехода в другую плоскость прокладки. Для увеличения радиуса поворота монтируются несколько секций подряд. Аксессуар поставляется в комплекте с монтажными элементами. Исполнение – "горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана. Аксессуар применим с лотком шириной 400 мм и высотой борта 100 мм.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота лестничного лотка (боковой стенки), мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Восходящий/нисходящий
- Исполнение изгиба Сегментарный изгиб
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) Регулируемый
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Угол вертикальный шарнирный
- Тип бокового профиля Профиль (открытый)
- Тип продукции Системные аксессуары
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.2 мм
- Цвет Светло-серый
- Шарнирный (-ая) Да
- Ширина 400 мм
- Ширина лестничного лотка, мм 400
10550р.
- На складе
- Код товара: LE1004KHDZ
- Артикул: LE1004KHDZ
