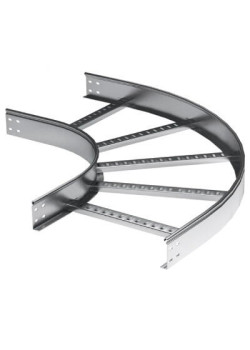

Угол горизонтальный 90 градусов 100х600 R-600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный
LC1660KHDZ
Угол позволяет организовать поворот трассы на 90° в горизонтальной плоскости; позволяет осуществить прокладку кабеля с особыми требованиями
к минимальному радиусу изгиба, а также произвести параллельный монтаж кабельных трасс. Толщина поперечины аксессуара составляет 1 мм, толщина лонжерона - 1,2 мм. Аксессуар поставляется в комплекте с метизами и соединительными пластинами (LG1000, CM010620, CM110600, CM220600 в соответствующем аксессуару исполнении). Аксессуар применим с лотком шириной 600 мм и высотой борта 100 мм. Исполнение – "Горячий цинк".
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота лестничного лотка (боковой стенки), мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Горизонтальн.
- Исполнение изгиба Плавный изгиб
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Радиус изгиба 600 мм
- Тип аксессуара Угол горизонтальный 90 градусов
- Тип бокового профиля Профиль (открытый)
- Тип продукции Системные аксессуары
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.2 мм
- Цвет Светло-серый
- Шарнирный (-ая) Нет
- Ширина 600 мм
- Ширина лестничного лотка, мм 600
16720р.
- На складе
- Код товара: LC1660KHDZ
- Артикул: LC1660KHDZ
