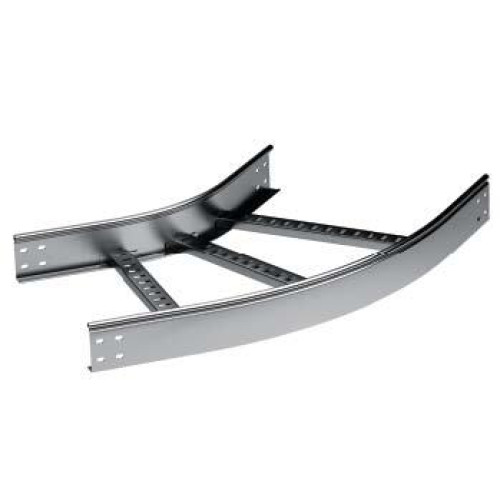

Угол горизонтальный 45 градусов 80x200 R-600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
LC0862K
Угол горизонтальный 45° предназначен для организации поворота кабельной трассы на 45° в горизонтальной плоскости. Толщина поперечины аксессуара составляет 1 мм. Радиус скругления 600 мм. Поставляется в комплекте с метизами и соединительными пластинами (LG1000, CM010620, CM110600, CM220600 в соответствующем аксессуару исполнении). Аксессуар совместим с лотком шириной 200 мм и высотой борта 80 мм. Исполнение – сталь, оцинкованная по методу Сендзимира.
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Внутр. радиус, мм 600
- Высота 80 мм
- Высота бокового профиля, мм 80
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Радиус изгиба 600 мм
- Тип аксессуара Угол горизонтальный 45 градусов
- Тип бокового профиля Профиль (открытый)
- Тип продукции Системные аксессуары
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.2 мм
- Цвет Светло-серый
- Ширина 200 мм
- Ширина ответвления, мм 200
6020р.
- На складе
- Код товара: LC0862K
- Артикул: LC0862K
