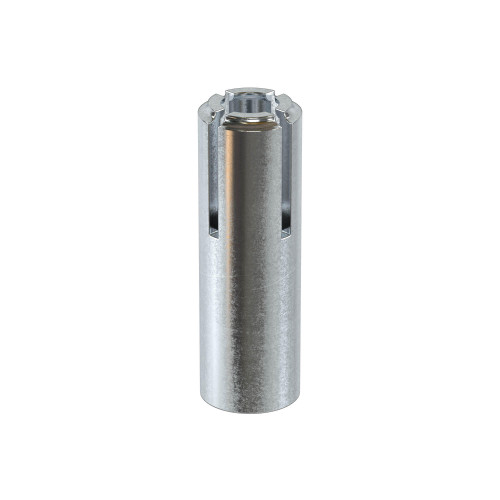

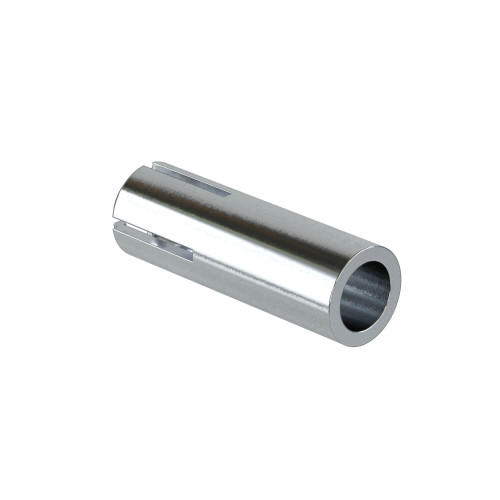

Забивной анкер М10
CM401040
Забивной анкер М10 предназначен для крепления тяжелых конструкций к основаниям из бетона и камня. Изделие применяется в системах монтажа, где требуется компактный крепеж с внутренней резьбой и ударным способом установки. Фиксация анкера выполняется без высверливания глубокого отверстия, монтаж осуществляется путем забивания с последующей установкой резьбовой шпильки. При необходимости соединение допускает ослабление и демонтаж. Анкер является самосверлящим и имеет ударное исполнение с гайкой в комплекте. Все детали изделия изготовлены из гальванически оцинкованной стали. Используется как крепежный элемент для монтажа конструкций с применением шпилек и болтовых соединений.
Документация и файлы
Отказное письмо
Типовые альбомы
- Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций
- Типовой альбом DKC-2023.RF «Система фальшпола АО "ДКС"»
- Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Чертежи и 3D-модели
Технические данные
- Выдергивающая нагрузка, кН 13.5
- Диаметр высверливаемого отверстия, мм 12
- Длина 40 мм
- Длина, мм 40
- Защитное покрытие поверхности Гальваническое/электролит. цинковое покрытие
- Код ОКПД 2 25.94.12.190
- Материал Сталь оцинкованная по методу Сендзимира
- Материал втулки (гильзы) Сталь
- Метрический размер резьбы (М..) 10
- Мин. глубина высверленного отверстия, мм 42
- Модель/исполнение Ударный
- Резьба M10
- Самосверлящий Да
- Тип изделия Анкер забивной
- Тип крепежа в комплекте Шпилька резьбовая
- ТН ВЭД 7318190008
60р.
- На складе
- Код товара: CM401040
- Артикул: CM401040
