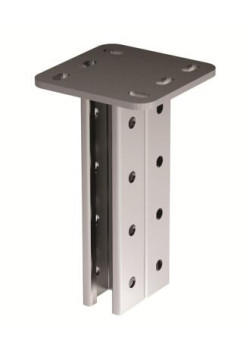

Вертикальный подвес двойной 41х41, L1000
BSD4110
Двойной вертикальный подвес BSD-41 41х41 мм применяется для монтажа консолей: ВВН-60, ВВН-70, ВВН-80, BBD-21/41. Параметры С-образного двойного профиля подвеса 41х41 мм, толщина профиля подвеса 2,5 мм, толщина пластины 6 мм. Назначение: одно/двусторонний и параллельный монтаж кабельных трасс. Подвес монтируется к полу или потолку. Длина подвеса - 1000 мм.
Документация и файлы
Сертификат соответствия
Типовые альбомы
- Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций
- Типовой альбом A11 2011 – «Прокладка кабелей напряжением до 35кВ в траншеях и блочной канализации с применением двустенных гофрированных труб»
- Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Cистема монтажных элементов "B5 Combitech"
- Cистема монтажных элементов "B5 Combitech"
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Прочее
- Высота, мм 120
- Диаметр, мм 10.5
- Длина, мм 1000,1000
- Защитное покрытие поверхности Гальваническое/электролит. цинковое покрытие
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Метрический размер резьбы (М..) 10
- Модель/исполнение Подвесной стержень
- Подходит для обеспеч. целостности цепи (огнестойкость) Нет
- Регулируемый (ая) Нет
- Тип изделия Подвесы и траверсы
- ТН ВЭД 7326909807
- Толщина листовой стали, мм 2,5
- Цвет Светло-серый
- Шарнирный (-ая) Нет
- Ширина, мм 120,120
4590р.
- На складе
- Код товара: BSD4110
- Артикул: BSD4110
