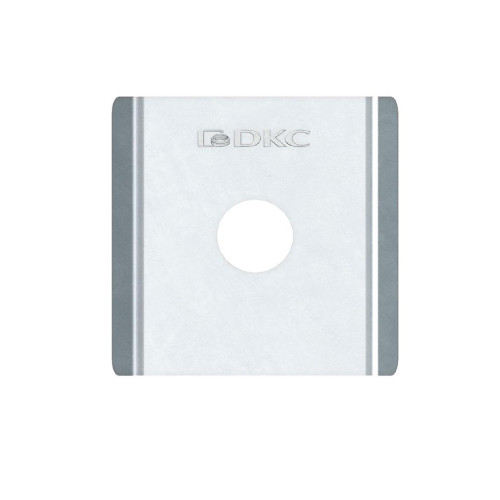

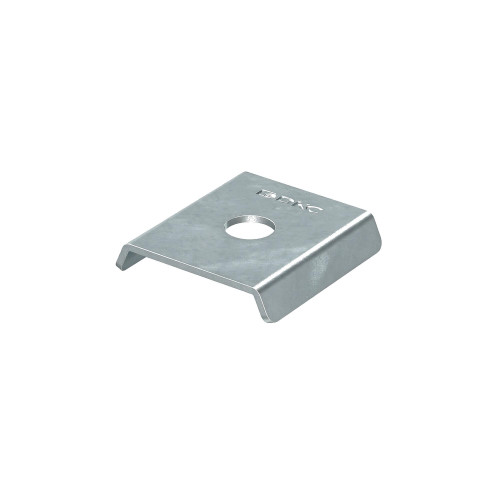

Опорная пластина для C-образного профиля, цинк-ламельная
BHM4141RHDZL
Опорная пластина BHM4141RHDZL предназначена для фиксации монтажных элементов на С-образных профилях систем ДКС. Конструкция обеспечивает установку шпильки М10 в составе кабеленесущих трасс и совместима со всеми типами C-образных профилей серии BPL, BPV, BPM и BPD с диапазоном размеров от 21 до 50 мм. В основании выполнено технологическое отверстие под крепёж М10, что обеспечивает корректное сопряжение пластины с профилем и дальнейшую установку подвесов, лотков или других компонентов кабельной линии. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в экстремально агрессивных условиях, где требуется максимальная долговечность и надежность. Механическая жёсткость материала и геометрия опорной части обеспечивают устойчивость к эксплуатационным нагрузкам, возникающим при монтаже и обслуживании кабельных трасс. Изделие применяется в составе кабеленесущих систем ДКС при сборке подвесных и стоечных конструкций, где требуется установка одного кабеля или формирование опорной точки под трассу. Опорная пластина оптимизирована для серийного монтажа, поставляется как отдельный товар и может быть включена в заказ вместе с профилями, метизами и другими монтажными аксессуарами.
Документация и файлы
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Cистема монтажных элементов "B5 Combitech"
- Cистема монтажных элементов "B5 Combitech"
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Высота, мм 10
- Диапазон зажима, мм 21...50
- Длина, мм 50
- Защитное покрытие поверхности винта Цинк/никелевый сплав
- Макс. количество кабелей 1
- Материал Сталь с цинк-ламельным покрытием
- Материал винта Прочее
- Материал зажима Сталь
- Не содержит (без) галогенов Да
- Поверхность зажима Прочее
- Подходит для монтажа кабеленесущих систем Да
- С металлическим лотком Нет
- С пластиковым лотком Нет
- Способ монтажа С-профиль
- Тип изделия Соединительные элементы
- Ширина, мм 48.6
270р.
- На складе
- Код товара: BHM4141RHDZL
- Артикул: BHM4141RHDZL
