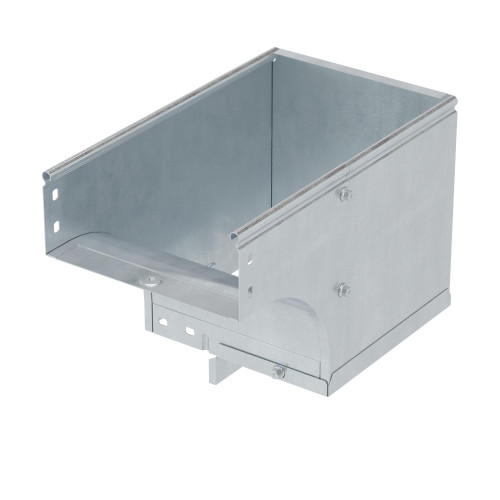

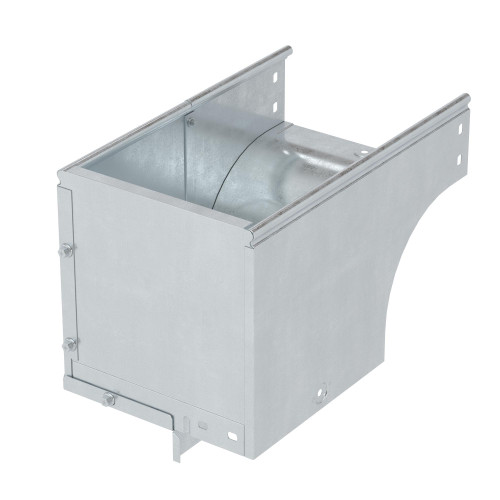

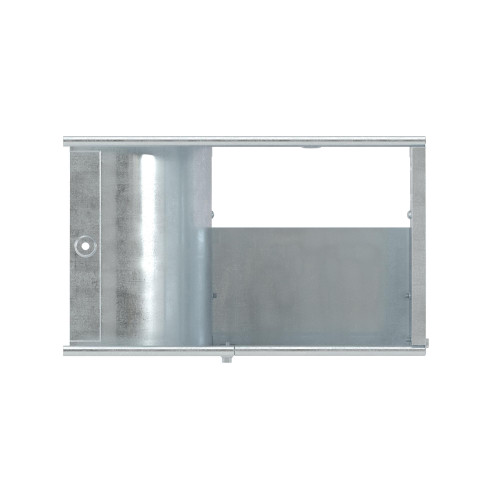

Угол вертикальный внешний CDSS 90 осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами, ZL

37653KZL

Описание
Характеристики

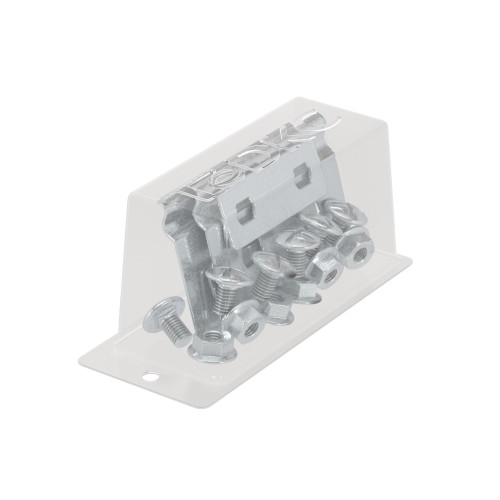

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 200 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 0,8 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

Типовые альбомы

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Технические данные

NATO монтажные отверстия Да
Вид/ марка материала Сталь
Внутр. радиус, мм 130
Высота 50 мм
Высота кабельного лотка, мм 50
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Изменение направления Вертикально ниспадающий (внешний)
Исполнение для больших расстояний (усиленный) Да
Материал Сталь,Сталь с цинк-ламельным покрытием
Модель/исполнение С соединит. разъемом в комплекте
Нержавеющая сталь травлёная Да
Отклонение (угол) 90°
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип аксессуара Угол вертикальный внешний, переходник CDSS 90
Тип продукции Системные аксессуары
Толщина материала, мм 0.8
Цвет Светло-серый
Ширина 200 мм
Ширина кабельного лотка, мм 200
