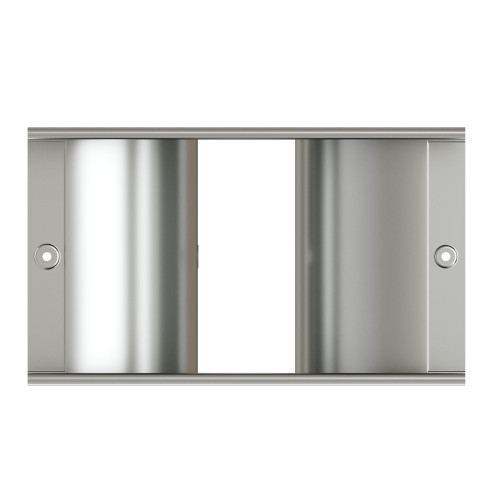

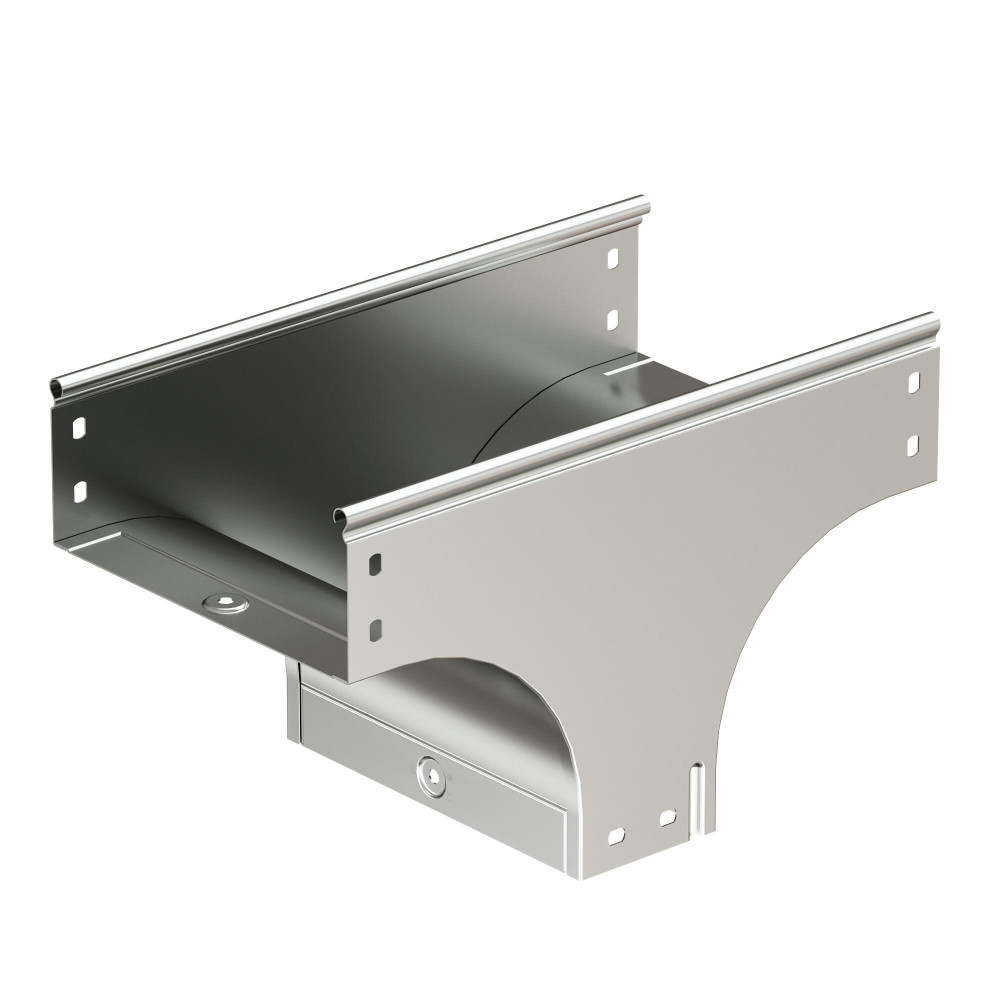

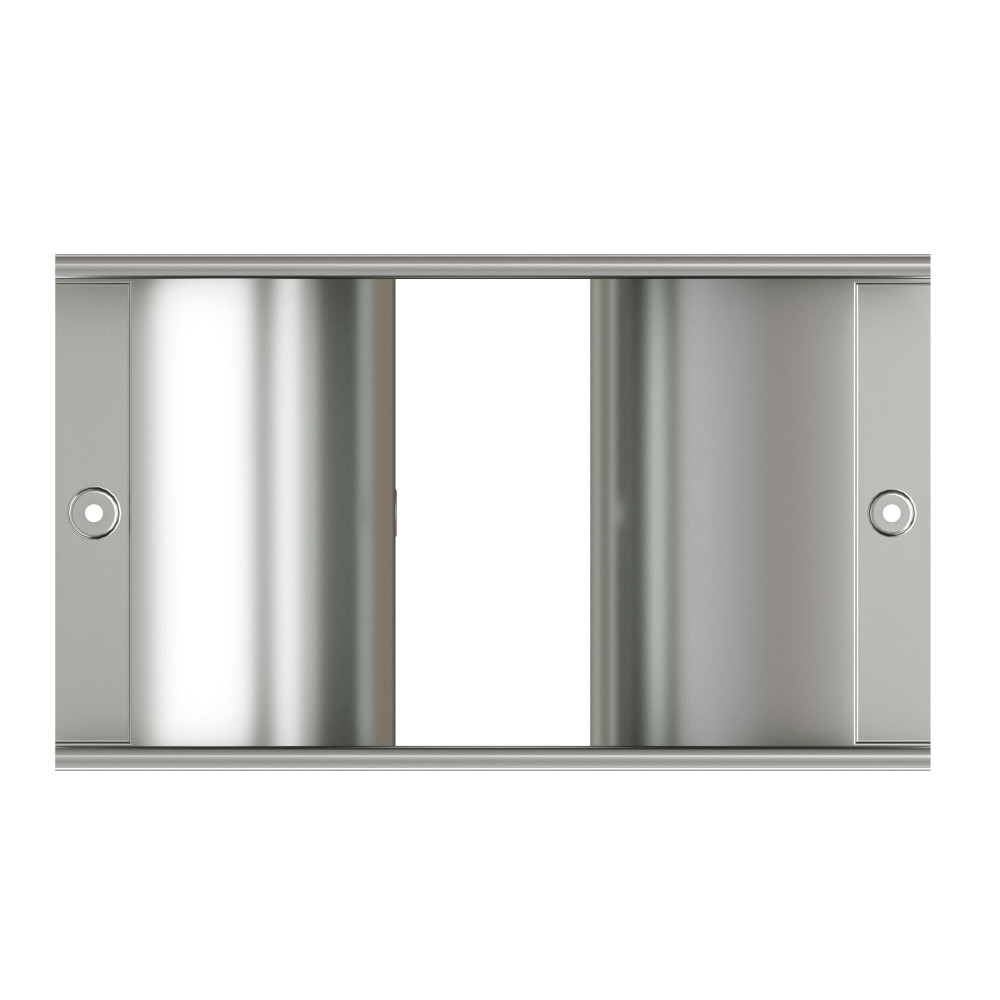

Ответвитель TD Т-образный вертикальный осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный
37514KHDZ
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель TD имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 200 мм, ширина в вертикальном направлении – 200 мм.
В комплект уже включены соединительные пластины и крепежные элементы, которые будут необходимы для монтажа. Аксессуар выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Высота 50 мм
- Высота боковой стенки, мм 50
- Защитное покрытие поверхности Горячее цинкование
- Исполнение для больших расстояний (усиленный) Да
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь горячеоцинкованная погружением
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Ответвитель TD Т-образный вертикальный
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Цвет Светло-серый
- Ширина 200 мм
- Ширина лотка в вертикал. направлении, мм 200
- Ширина лотка в горизонт. направлении, мм 200
10390р.
- На складе
- Код товара: 37514KHDZ
- Артикул: 37514KHDZ
