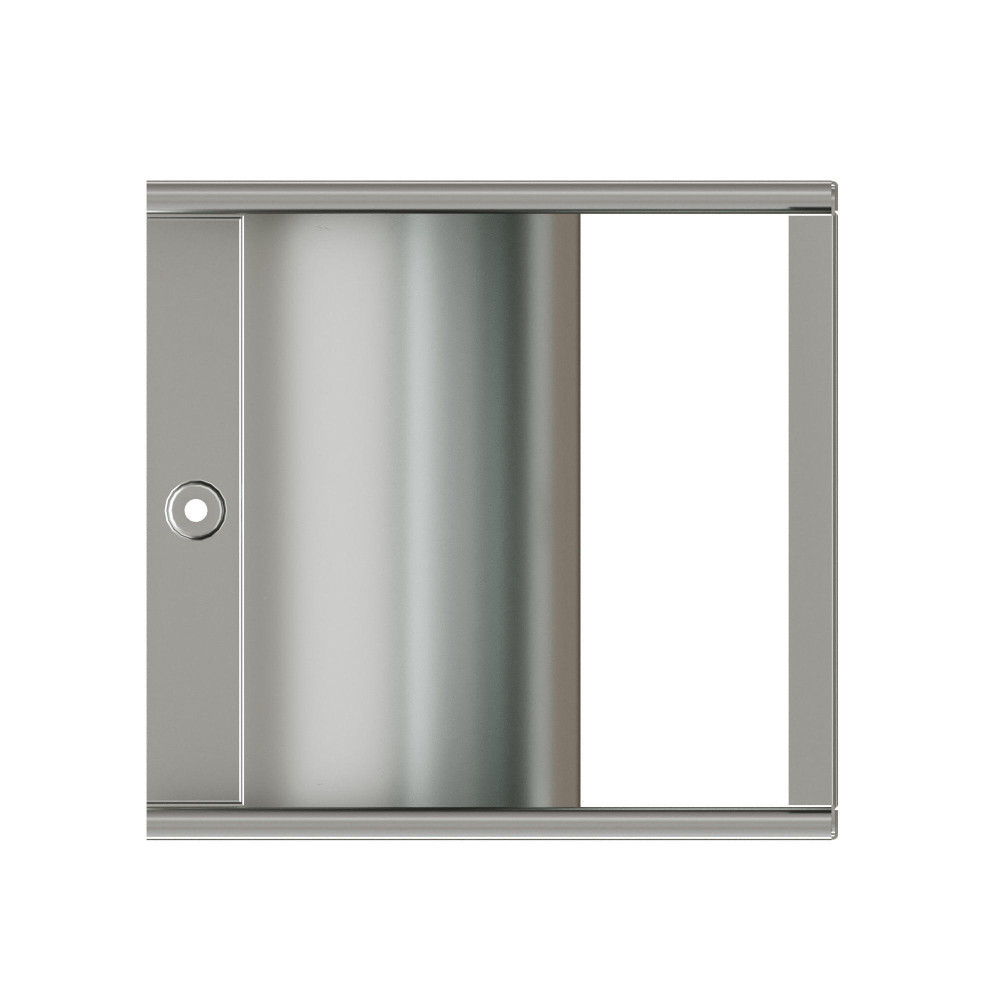

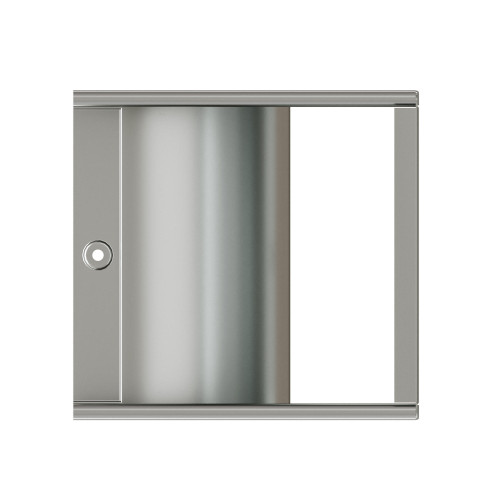

Угол CDV 90 вертикальный внешний осн.500 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
37377K

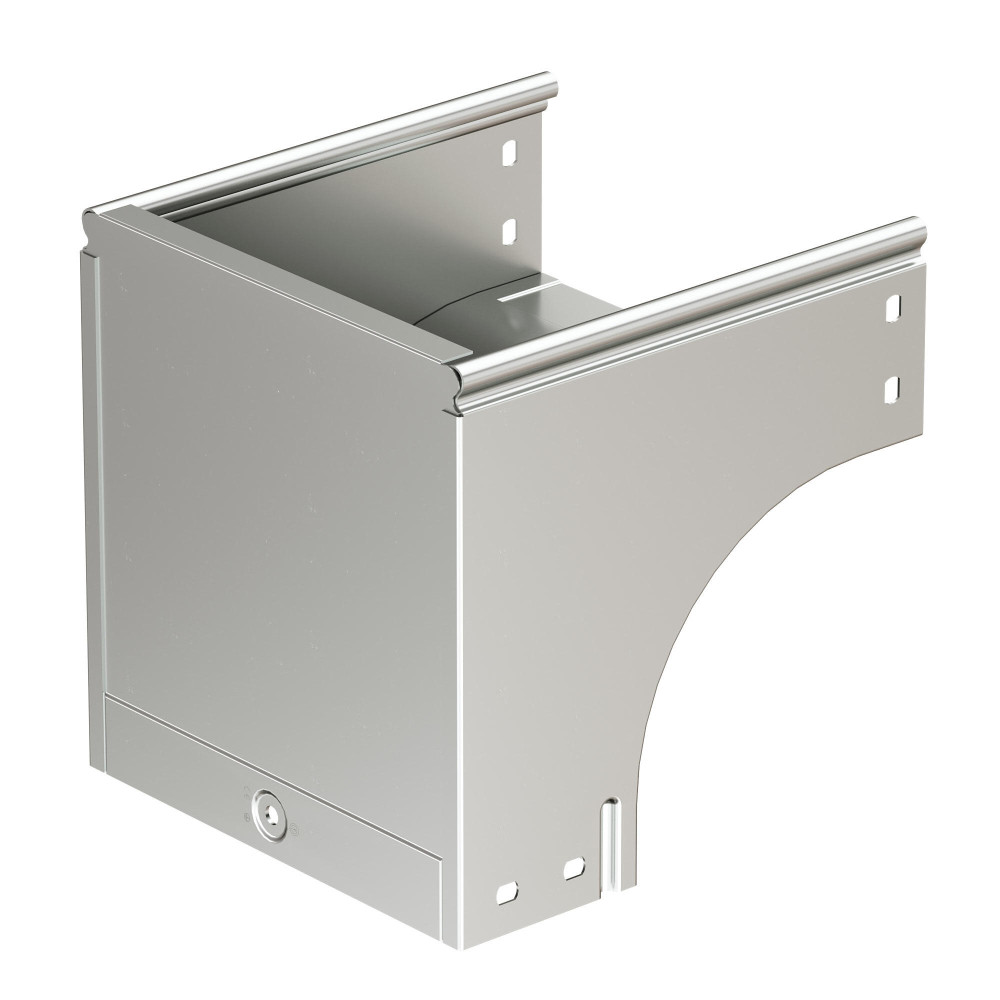

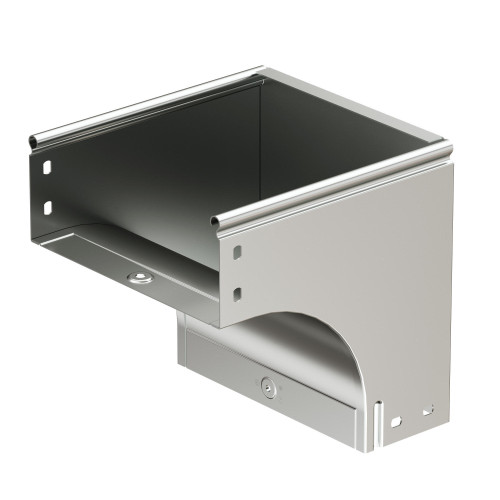

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол совместим с лотками шириной 500 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Внутр. радиус, мм 100
- Высота 80 мм
- Высота кабельного лотка, мм 80
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол CDV 90 вертикальный внешний
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Толщина материала, мм 1
- Ширина 500 мм
- Ширина кабельного лотка, мм 500
7730р.
- На складе
- Код товара: 37377K
- Артикул: 37377K
