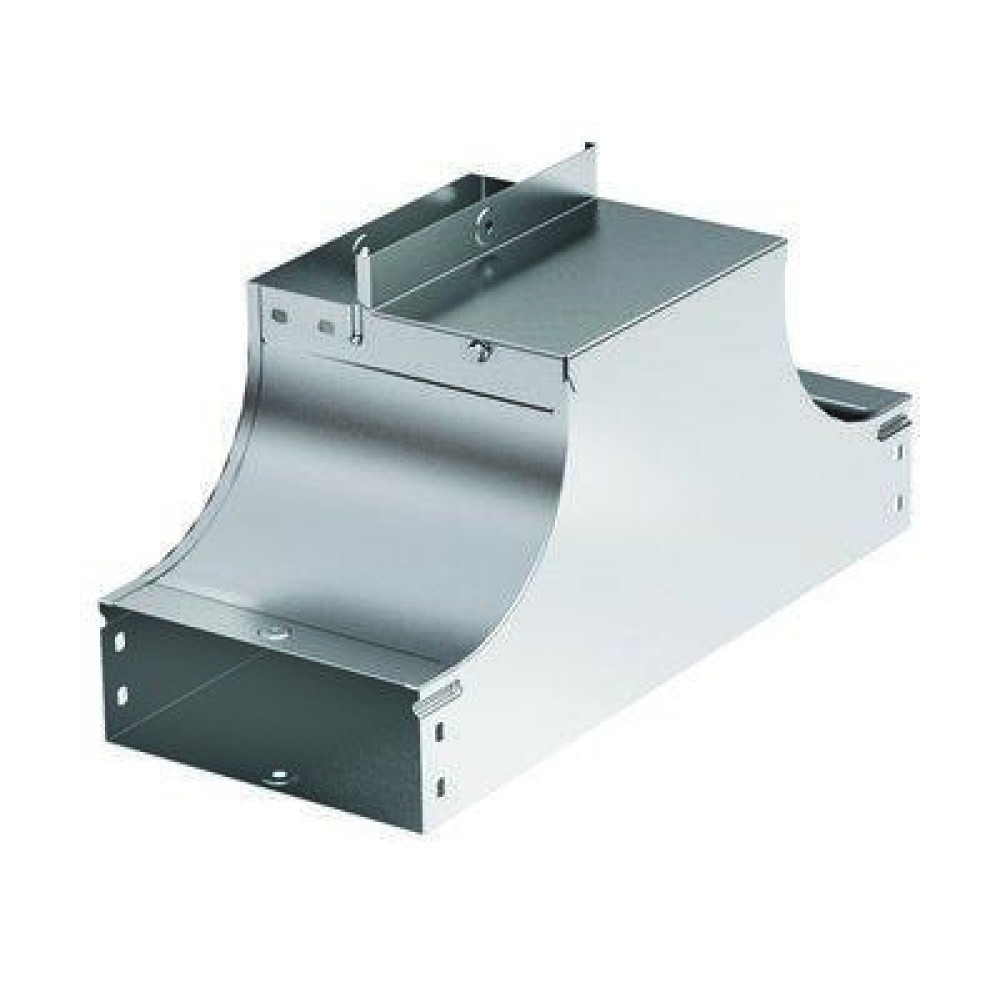

Ответвитель вверх TSS осн.80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
37221K
Построение кабельных трасс на многих объектов требует организации ответвлений и поворотов. Для этого в системе "S5 Combitech" применяются различные аксессуары. Ответвитель вверх TSS служит для организации ответвления в вертикальной плоскости. При ответвлении обеспечивается плавный изгиб, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира".
Ширина лотка в горизонтальном направлении – 80 мм, в вертикальном – 80 мм, высота боковой стенки – 80 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Высота 80 мм
- Высота боковой стенки, мм 80
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Исполнение для больших расстояний (усиленный) Да
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Ответвитель вверх TSS
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Цвет Светло-серый
- Ширина 80 мм
- Ширина лотка в вертикал. направлении, мм 80
- Ширина лотка в горизонт. направлении, мм 80
5930р.
- На складе
- Код товара: 37221K
- Артикул: 37221K
