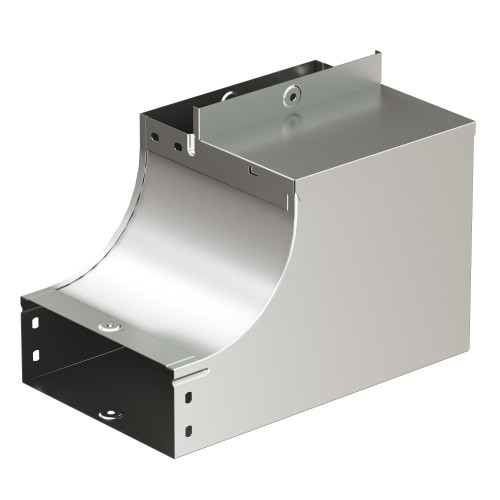

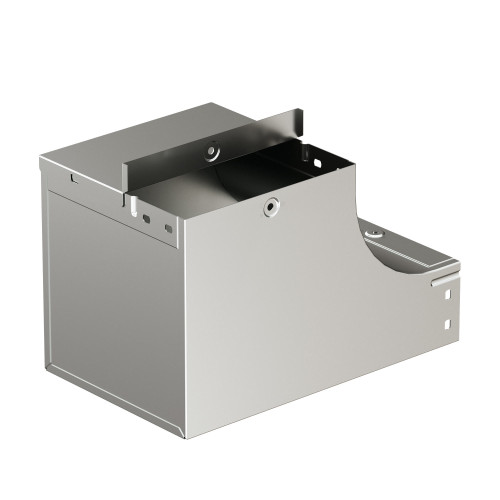

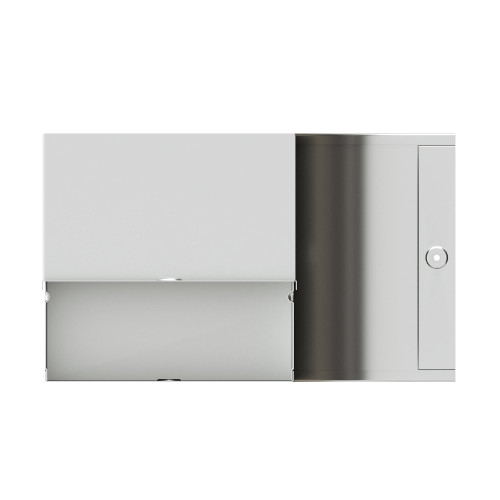

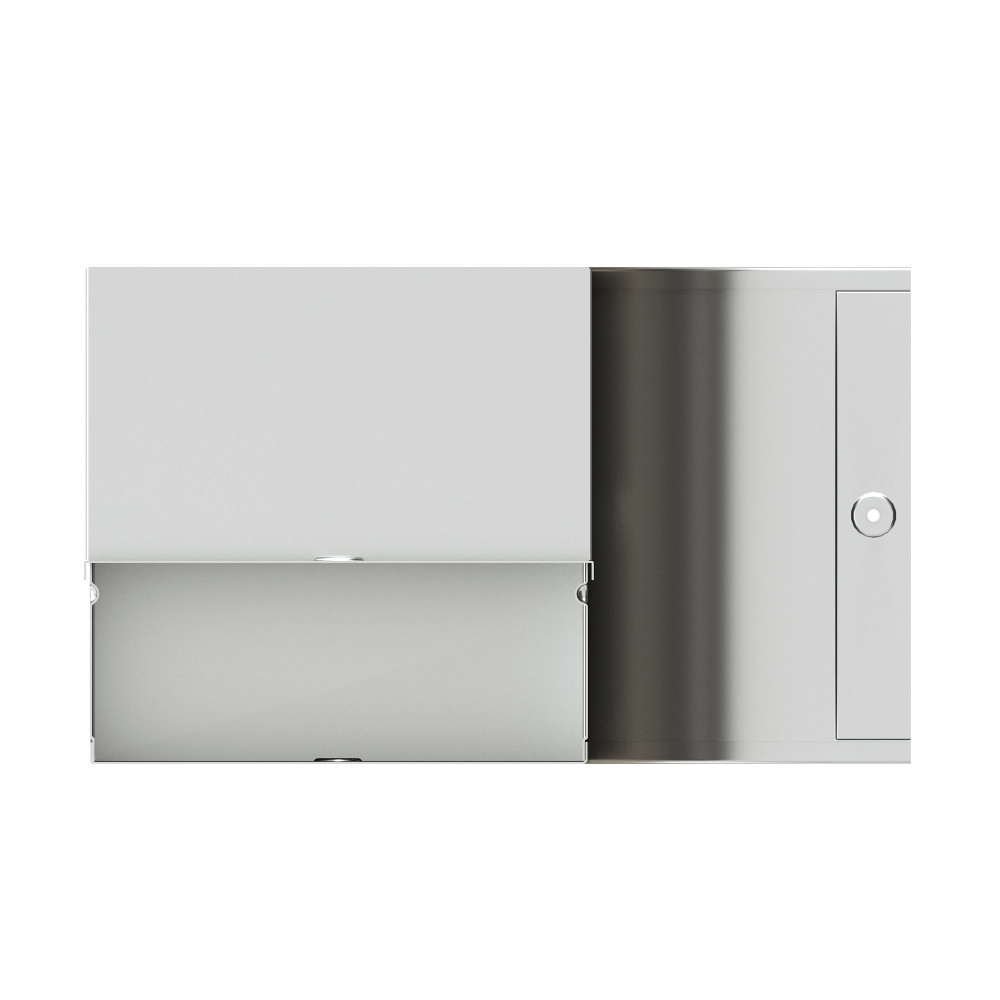

Угол вертикальный внутренний, переходник CSSS 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами, ZL

37072KZL

Описание
Характеристики

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Технические данные

NATO монтажные отверстия Да
Вид/ марка материала Сталь
Внутр. радиус, мм 80
Высота 100 мм
Высота кабельного лотка, мм 100
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Изменение направления Вертикально восходящий (внутренний)
Исполнение для больших расстояний (усиленный) Да
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
Материал Сталь,Сталь с цинк-ламельным покрытием
Модель/исполнение С соединит. разъемом в комплекте
Нержавеющая сталь травлёная Да
Отклонение (угол) 90°
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип аксессуара Угол вертикальный внутренний, переходник CSSS 90
Тип продукции Системные аксессуары
Толщина материала, мм 0.8
Цвет Светло-серый
Ширина 100 мм
Ширина кабельного лотка, мм 100
