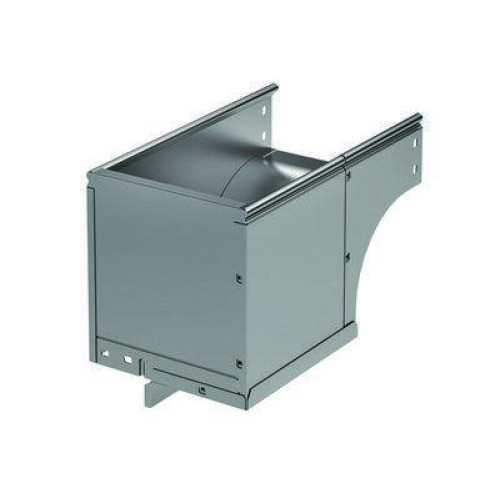

Угол вертикальный внешний CDSD 90 осн.400 H100 в комплекте с крепежными элементами и соединительными пластинами, INOX
37016KINOX
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Угол применяется с лотками шириной 400 мм и высотой 100 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
Документация и файлы
Отказное письмо
Сертификат соответствия
Свидетельство о типовом одобрении
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Каталог моделей кабельных лотков S5 Combitech
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
Технические данные
- Вид/ марка материала Нержавеющая сталь
- Высота 100 мм
- Высота кабельного лотка, мм 100
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Материал Сталь,Сталь нержавеющая AISI 304
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внешний, переходник CDSD 90
- Тип продукции Системные аксессуары
- Толщина материала, мм 0.8
- Ширина 400 мм
- Ширина кабельного лотка, мм 400
16790р.
- На складе
- Код товара: 37016KINOX
- Артикул: 37016KINOX
