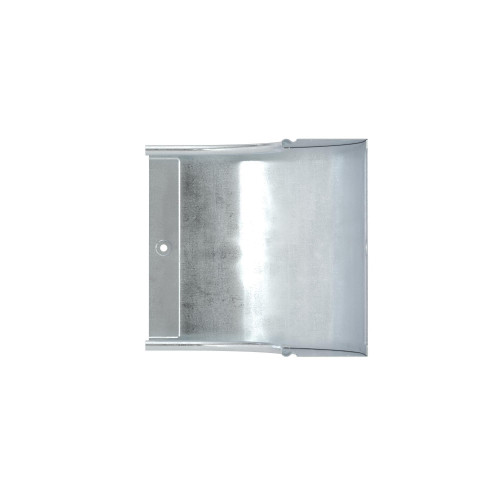

Угол CS 90 вертикальный внутренний 90° 200/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
36664KZL
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 200 мм и высотой 50 мм.
Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Внутр. радиус, мм 115
- Высота 50 мм
- Высота кабельного лотка, мм 50
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Изменение направления Вертикально восходящий (внутренний)
- Исполнение изгиба Плавный изгиб
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внутренний 90 градусов
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 200 мм
- Ширина кабельного лотка, мм 200
5350р.
- На складе
- Код товара: 36664KZL
- Артикул: 36664KZL
