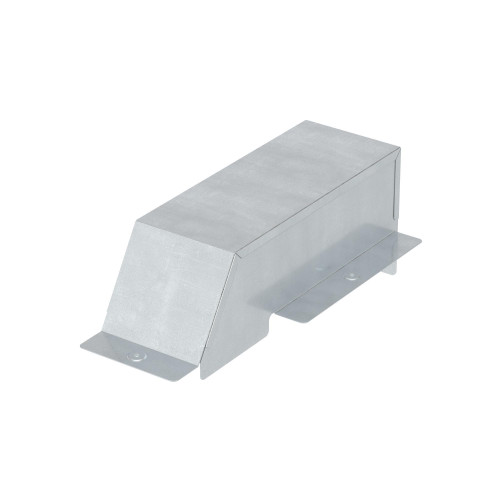

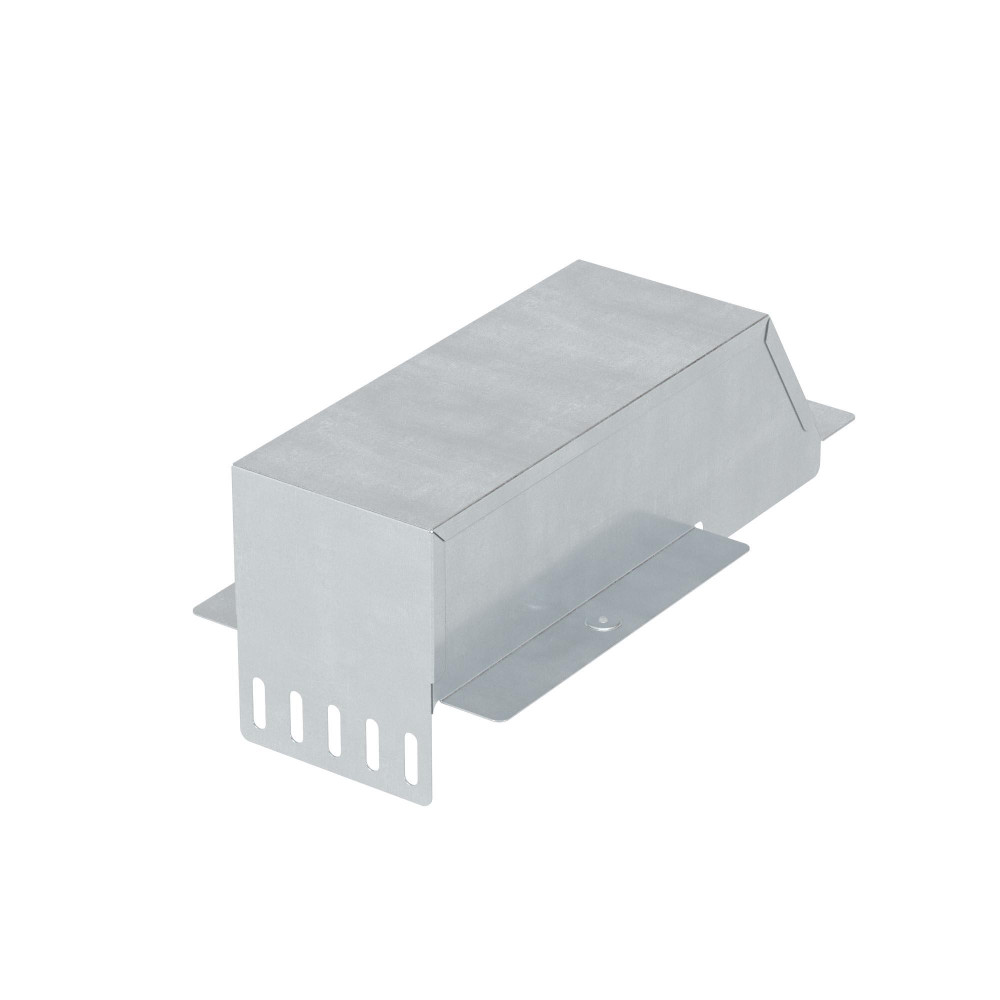

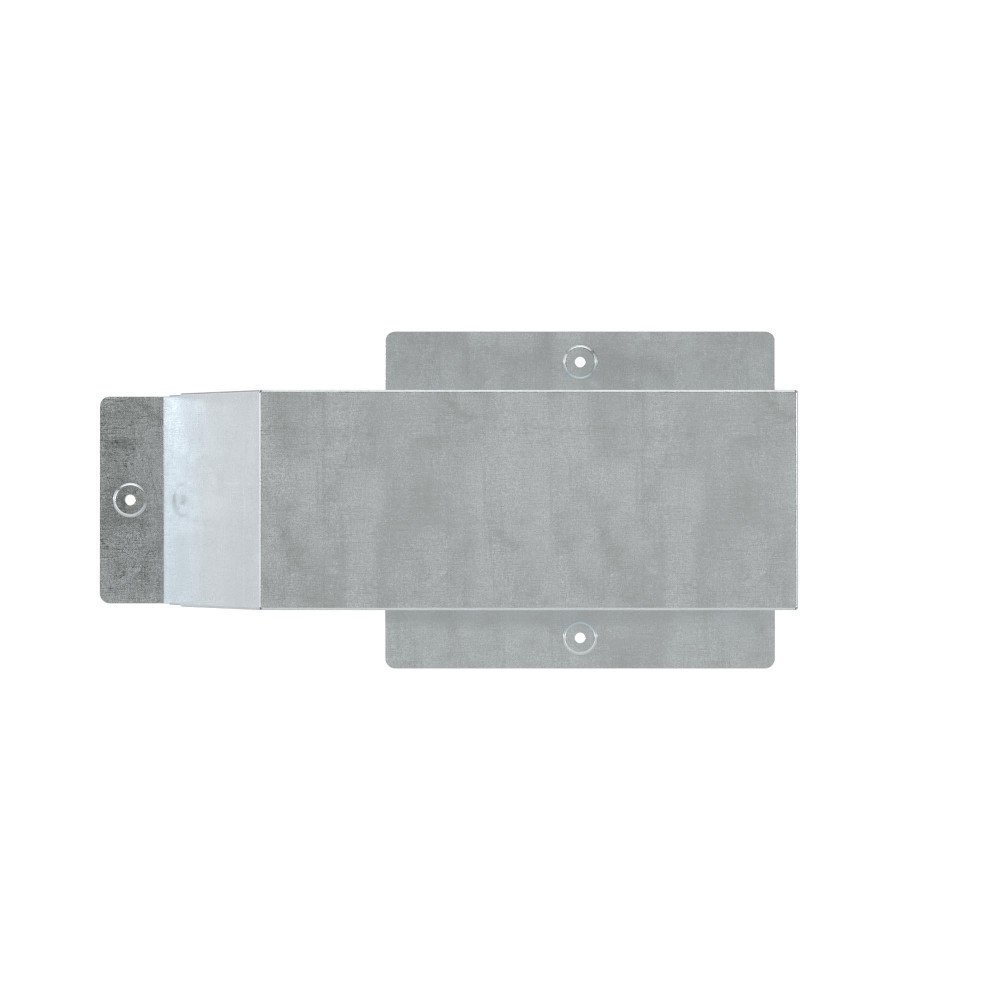

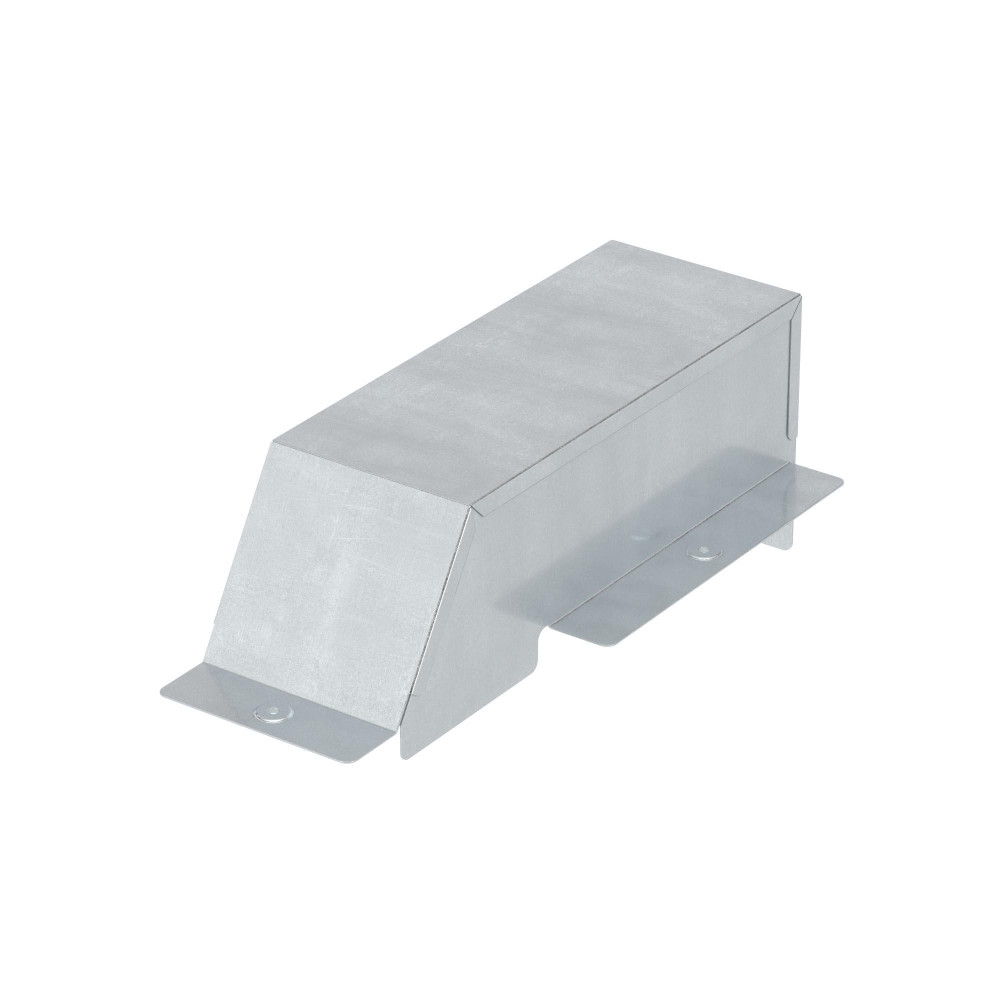

Ответвитель-крышка Т-образный - переходник DDT 150/100 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
36563KZL
Крышка-ответвитель применяется, если нужно организовать сложное ответвление кабельной трассы вверх или вниз. Она имеет Т-образную форму. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет трассу от повреждения. Крышка-ответвитель стыкуется с прямыми элементами системы "S5 Combitech" внахлест или же с помощью соединительных пластин, если торцы не совпадают.
Ширина лотка в горизонтальном направлении – 100 мм, в вертикальном – 150 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Исполнение для больших расстояний (усиленный) Да
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Ответвитель-крышка DDT
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Цвет Светло-серый
- Ширина 150 мм
- Ширина лотка в вертикал. направлении, мм 150
- Ширина лотка в горизонт. направлении, мм 100
8090р.
- На складе
- Код товара: 36563KZL
- Артикул: 36563KZL
