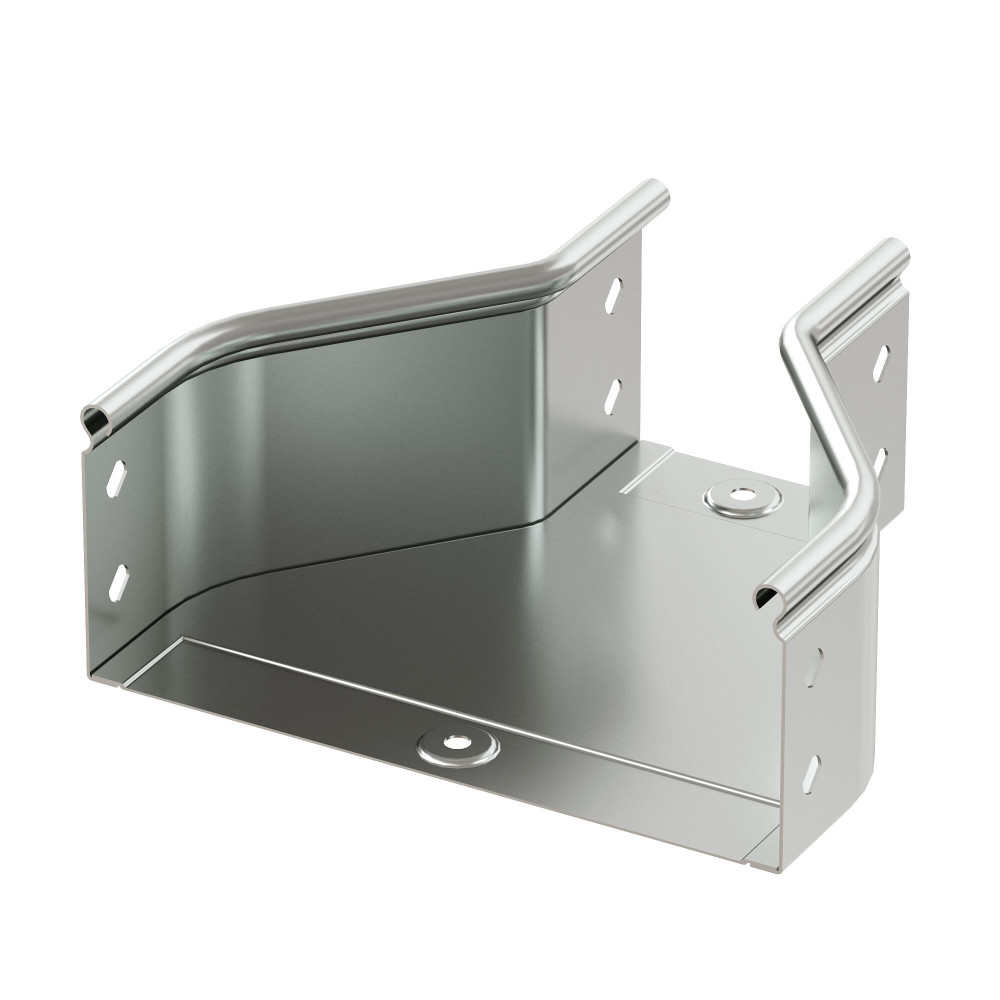

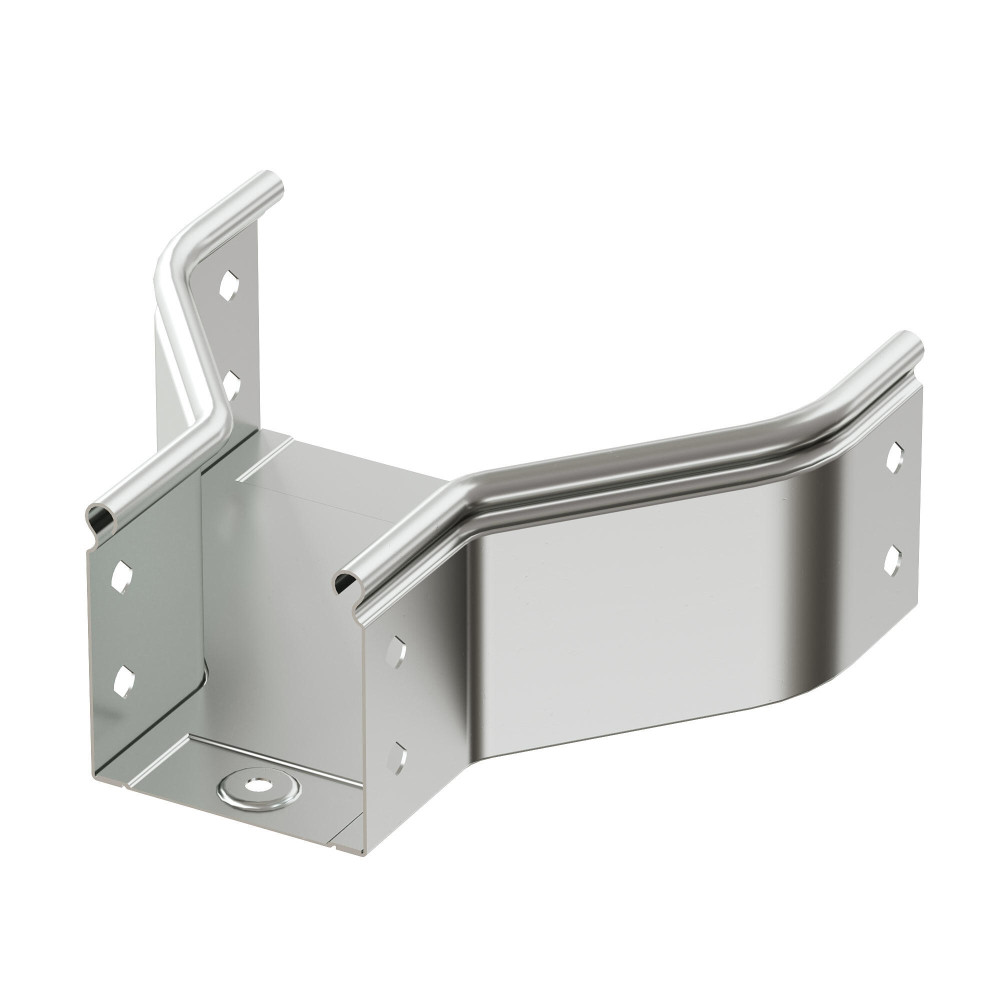

Переходник RRC симметричный 200/100 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

36310KZL

Описание
Характеристики

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины. Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 200 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

Типовые альбомы

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Технические данные

Высота 50 мм
Высота кабельного лотка, мм 50
Защитное покрытие поверхности Гальваническое/электролит. цинк-никелевое покрытие
Исполнение для больших расстояний (усиленный) Да
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
Код ОКПД 2 25.11.23.119
Конструктивное исполнение Симметричная редукция
Материал Сталь,Сталь с цинк-ламельным покрытием
Модель/исполнение С соединит. разъемом в комплекте
Нержавеющая сталь травлёная Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип аксессуара Переходник симметричный
Тип продукции Монтажные аксессуары
ТН ВЭД 7326909807
Толщина 0.8 мм
Ширина 200 мм
Ширина (большая), мм 200
Ширина (уменьшения), мм 100
