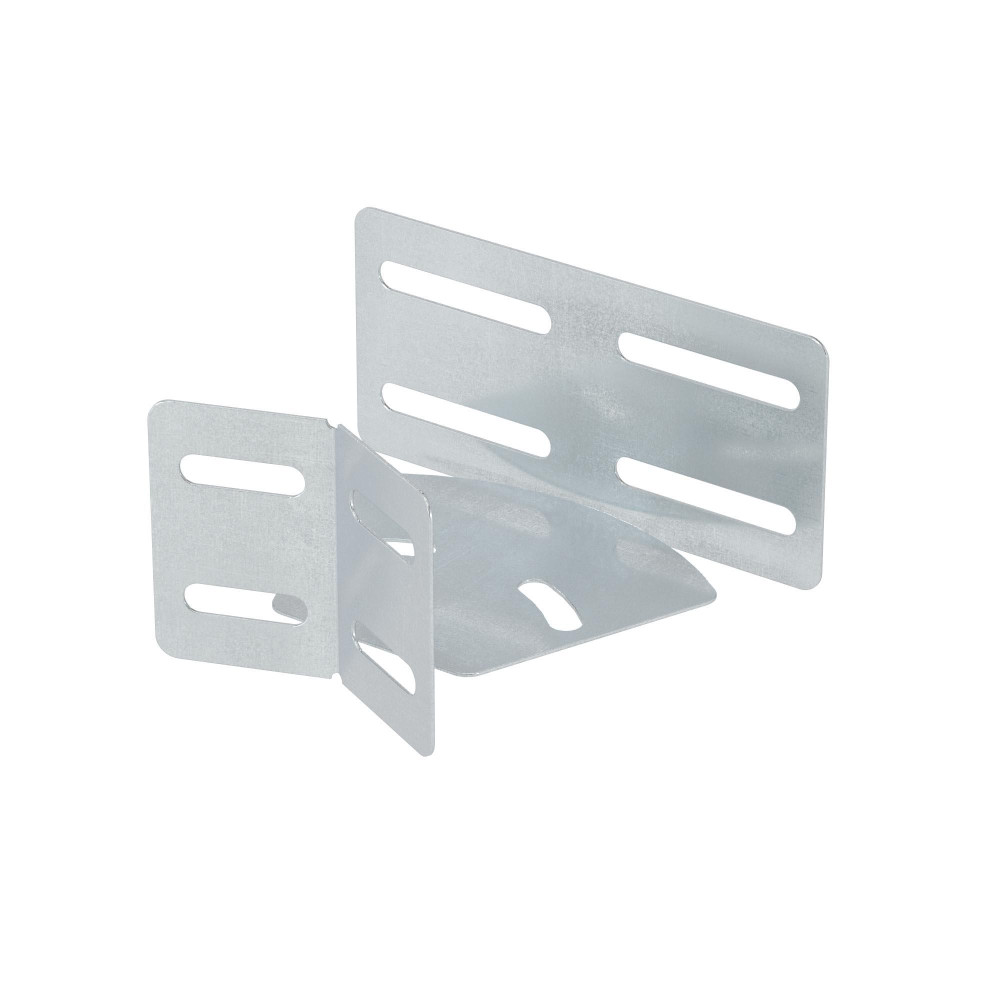

Горизонтальный Изменяемый угол СРО 0-45 градусов 400х100, цинк-ламельный (аналог горячеоцинкованный)
360410HDZL

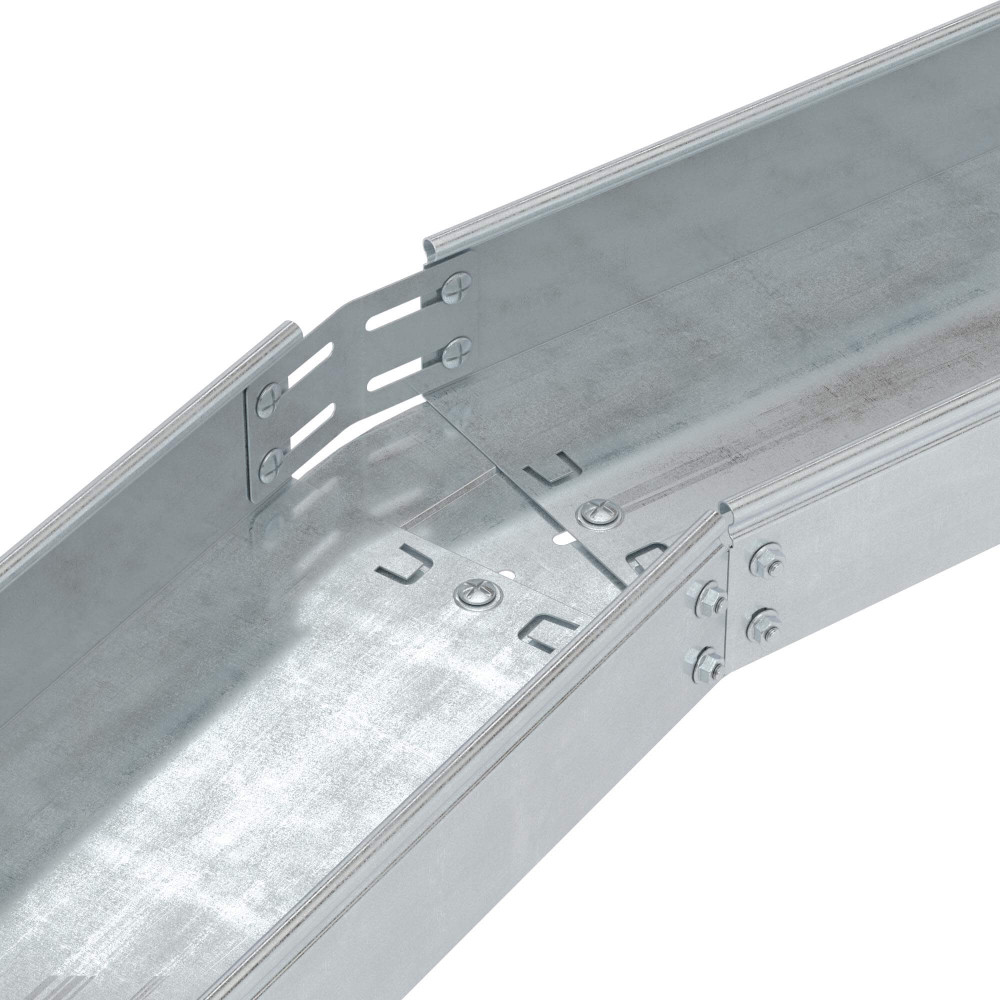

Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом от 0o до 45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке. Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 400 мм, внутренний радиус - 80 мм.
Документация и файлы
Отказное письмо
Протокол испытаний
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Внутр. радиус, мм 100
- Высота 100 мм
- Высота кабельного лотка, мм 100
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Изменение направления Горизонтальн.
- Исполнение изгиба Плавный изгиб
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Модель/исполнение Без соединит. разъема
- Отклонение (угол) Регулируемый
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Горизонтальный изменяемый угол CPO 0-45 градусов
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 400 мм
- Ширина кабельного лотка, мм 400
8360р.
- На складе
- Код товара: 360410HDZL
- Артикул: 360410HDZL
