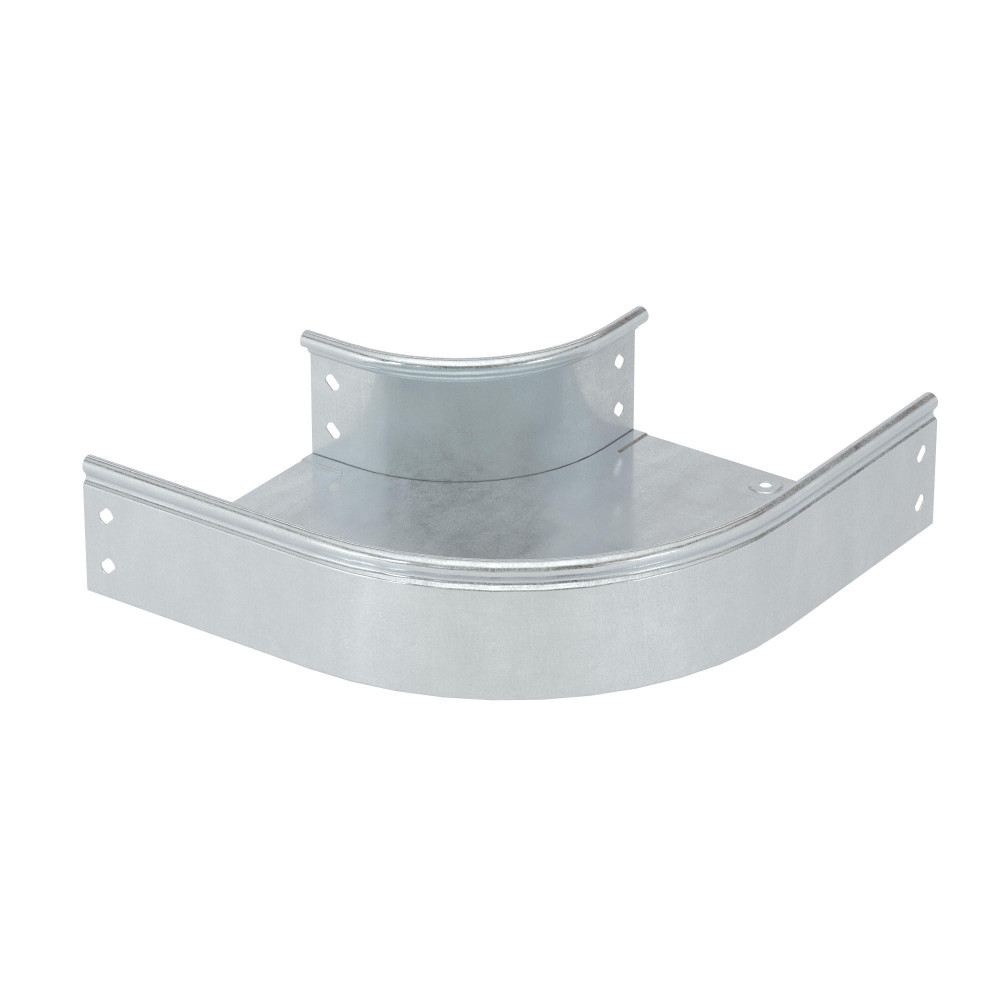

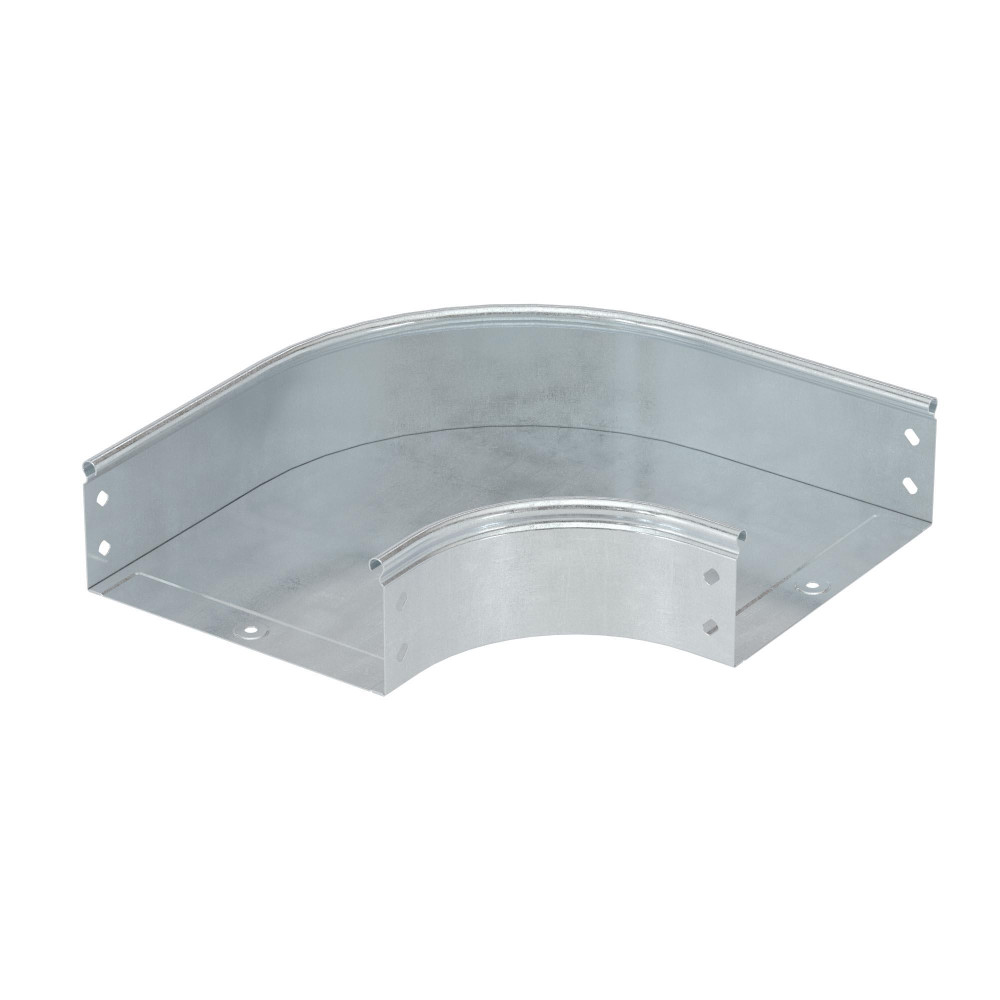

Угол CPO 90 горизонтальный 90° 150х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
36003K
Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 90о СРО обеспечивает поворот трассы в горизонтальной плоскости под прямым углом. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 150 мм, высота – 50 мм, толщина стали – 0,8 мм.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Внутр. радиус, мм 100
- Высота 50 мм
- Высота кабельного лотка, мм 50
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Изменение направления Горизонтальн.
- Исполнение изгиба Плавный изгиб
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол горизонтальный 90 градусов
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909409
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 150 мм
- Ширина кабельного лотка, мм 150
2440р.
- На складе
- Код товара: 36003K
- Артикул: 36003K
