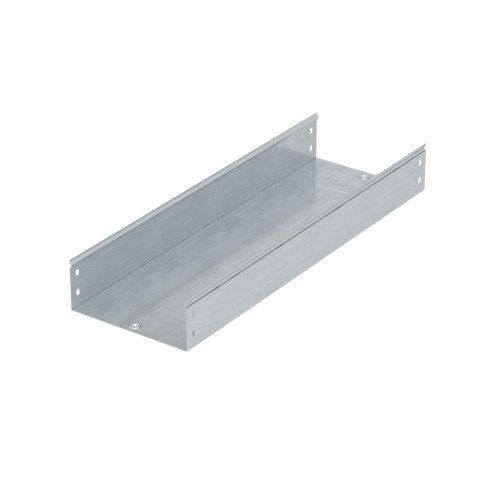

Телескопическое расширение лотка 100х100 L600 мм
35341600R

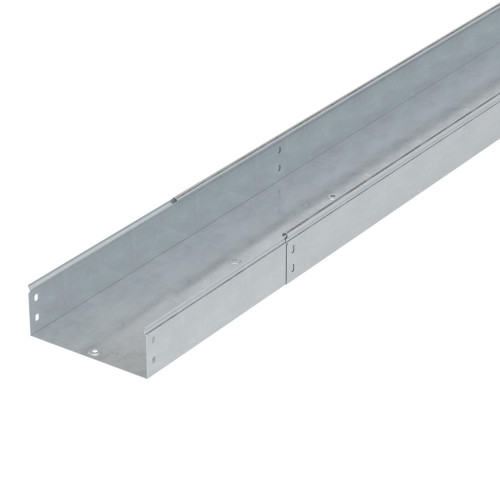

Изделие предназначено для наращивания трассы (между двумя лотками или между последним лотком и аксессуаром). Установка дополнительных опор определяется геометрией трассы, при этом использование расширителя допускается на пролетах до 1,5 м. Установка опор в стандартной конфигурации допустимо на расстоянии 100 мм от места окончания соединяемых расширителем сторон трассы. После установки изделие должно быть жестко закреплено с обеих сторон через все отверстия, в нем предусмотренные (как в боковых стенках изделия, так и в его основании). Дополнительные отверстия в прямой секции лотка для соединения с отверстиями расширителя должны быть выполнены по месту. Соединение расширителя с аксессуаром предполагается только через стандартные отверстия аксессуара. Исполнение – "сталь, оцинкованная по методу Сендзимира". Длина вставки – 600 мм. Применяется с лотком высотой 100 мм и шириной 100 мм.
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь оцинкованная
- Высота 100 мм
- Длина 600 мм
- Длина, мм 600
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение Соединитель продольный
- Тип аксессуара Телескопическое расширение для лотка
- Тип продукции Монтажные аксессуары
- Тип соединения Винтовой разъем
- ТН ВЭД 7326909807
- Ширина 100 мм
- Ширина, мм 98
1980р.
- На складе
- Код товара: 35341600R
- Артикул: 35341600R
