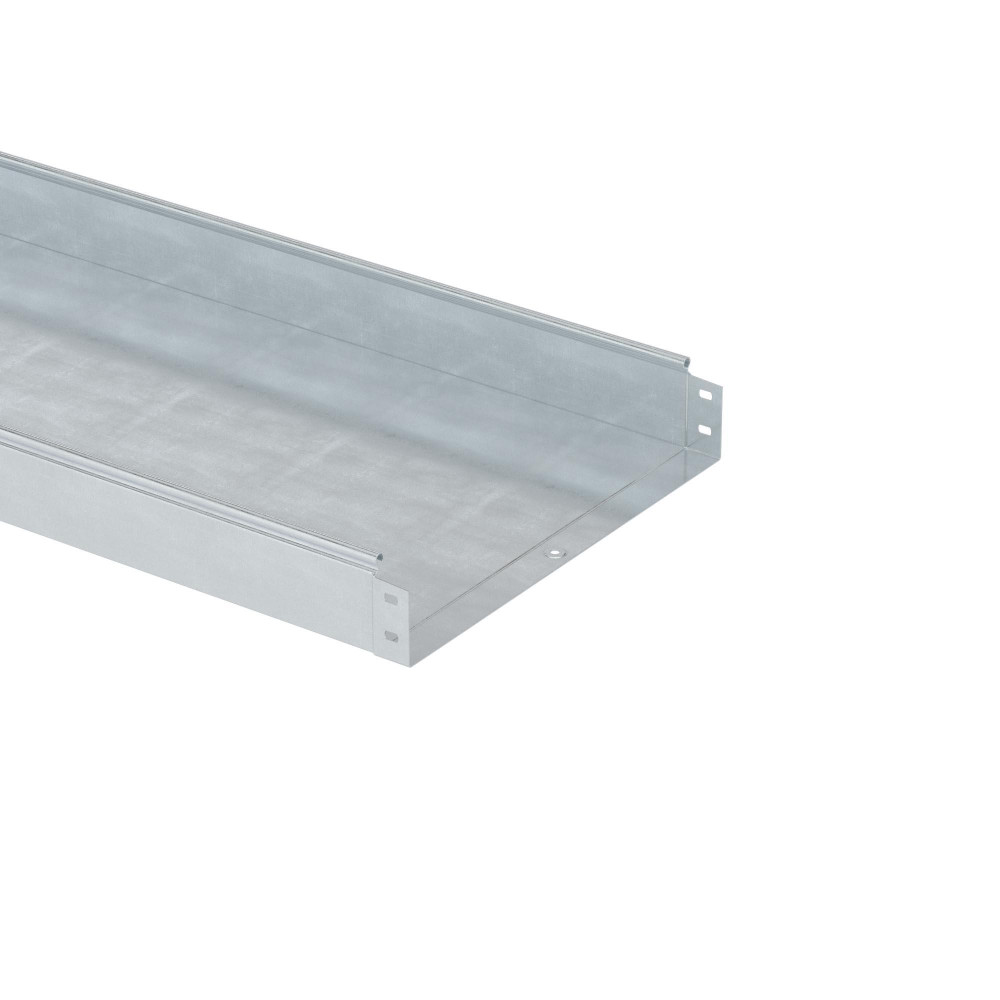

Лоток 400х100 L 3000 толщина 1,5 мм, цинк-ламельный
3510515ZL
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 1,5 мм, высота лотка – 100 мм, ширина – 400 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
- Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
- Типовой альбом A10 2011 – «Прокладка кабелей напряжением до 35кВ в траншеях и блочной канализации с применением двустенных гофрированных труб»
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота, мм 100
- Длина 3000 мм
- Длина, мм 3000
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Модель/исполнение С интегрированным соединит. разъемом
- Перфорация в основании для монтажа Нет
- Перфорированная боковая стенка Нет
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Полезное сечение, мм² 39500
- Тип лотка Листовые лотки - "S5 Combitech"
- Тип продукции Неперфорированные лотки
- ТН ВЭД 7326909807
- Толщина 1.5 мм
- Толщина материала, мм 1.5
- Цвет Серый
- Ширина 400 мм
- Ширина, мм 400
7000р.
- На складе
- Код товара: 3510515ZL
- Артикул: 3510515ZL
