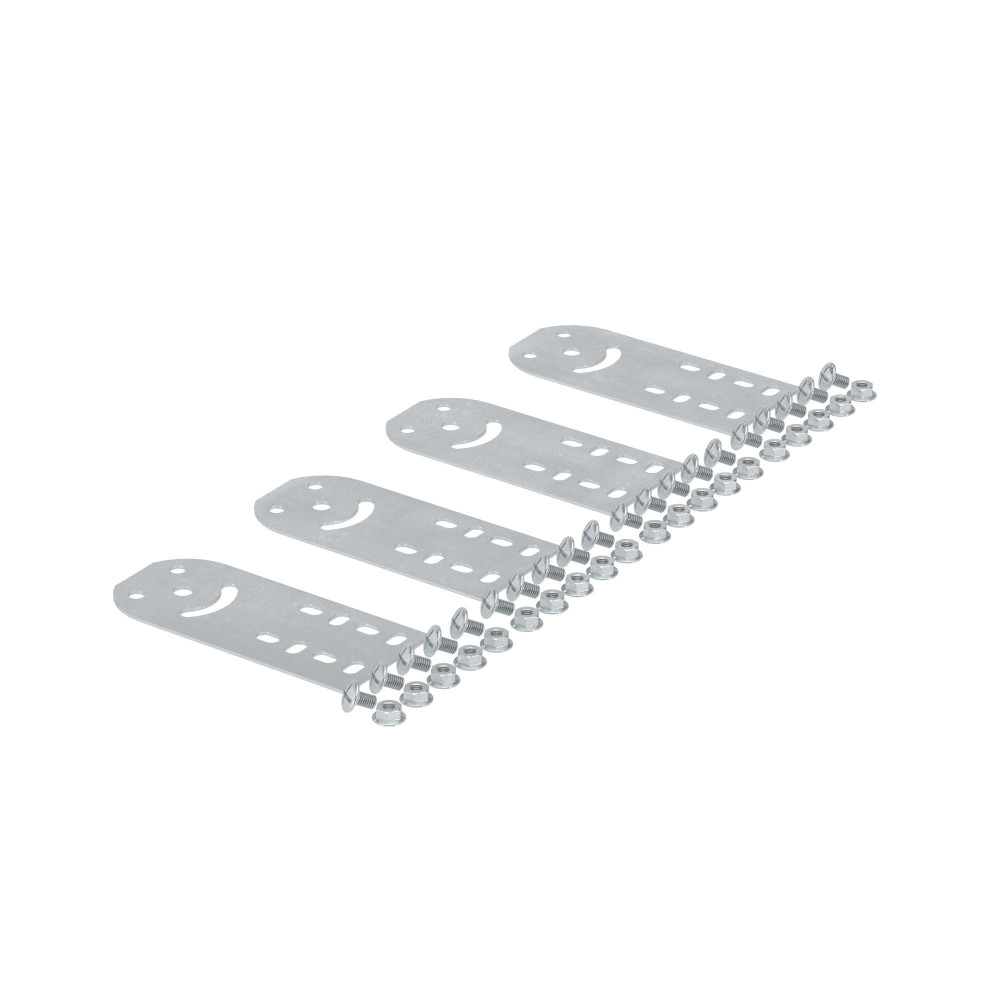

Пластина крепежная GSV H80 (4 шт.) в комплекте с метизами, необходимымидля монтажа
30014K

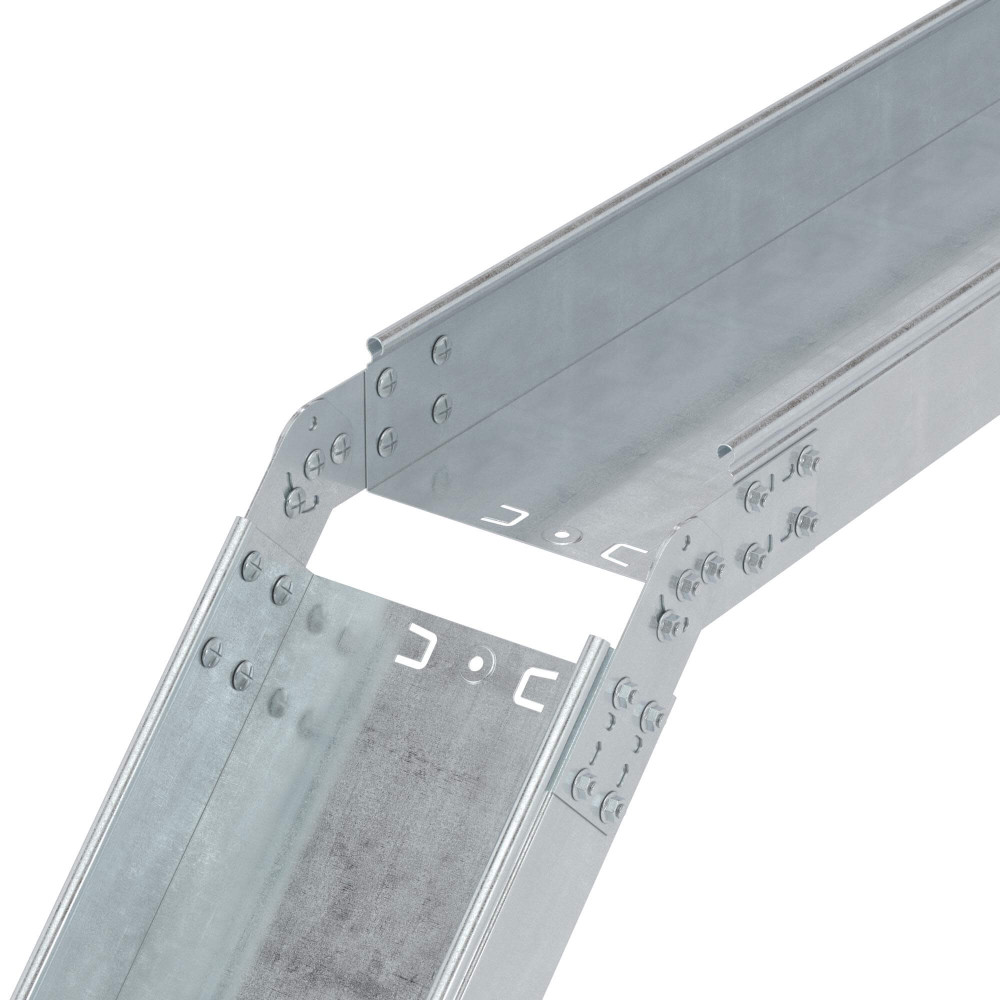

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Пластина подходит для применения с лотками высотой 80 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вертикал.-поворотный/шарнирный Да
- Вид/ марка материала Сталь
- Высота 80 мм
- Длина, мм 140
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение Соединительная накладка на стык основания лотка
- Подходит для лотка высотой, мм 80
- Подходит для лотка шириной, мм 50...600
- Тип аксессуара Монтажные аксессуары
- Тип продукции Монтажные аксессуары
- Тип соединения Винтовой разъем
- ТН ВЭД 7326909409
- Цвет Светло-серый
- Ширина, мм 60
950р.
- На складе
- Код товара: 30014K
- Артикул: 30014K
