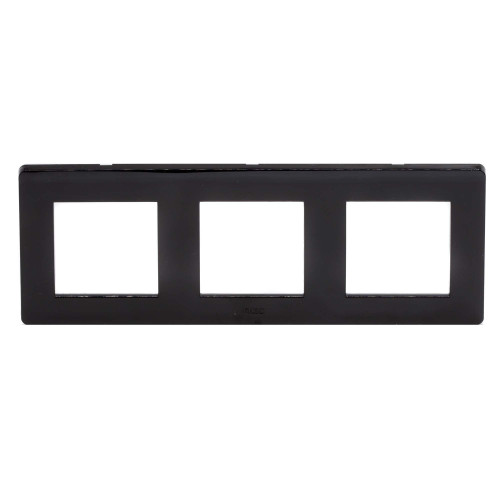

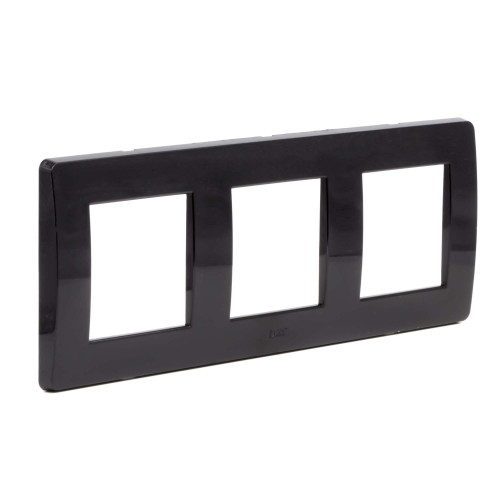

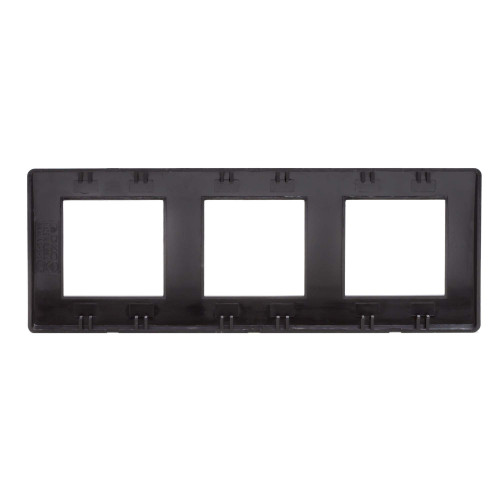

Рамка на 2+2+2 модуля (трехместная), черная

75013B

Описание
Характеристики

Рамки для монтажа ЭУИ "Brava". Назначение: монтаж ЭУИ "Brava". Организация рабочего места в стенах: электроустановочное изделие "Brava" + каркас + рамка + коробка (подрозетник). Порядок монтажа: ЭУИ защелкивается в каркас, затем каркас устанавливается в коробке, защелкивается рамка. Требования к коробке: диаметр 65-68 мм, глубина от 40 мм и более, межосевое расстояние 71 мм. Расстояние между винтами горизонтального монтажа – 55 мм; вертикального монтажа – 60 мм. Кол-во модулей: 2+2+2. Цвет: серо-черный RAL 7016

Документация и файлы

Отказное письмо

Чертежи и 3D-модели

Технические данные

Высота установочная (встраив.), мм 50
Высота, мм 86
Глубина, мм 9,9
Длина, мм 229
Защитное покрытие поверхности Декоративное
Климатическое исполнение УХЛ4
Количество модулей 6
Количество модулей по горизонтали (для модульных серий) 6
Количество постов (мест) 3
Количество постов по горизонтали 3
Максимальная рабочая температура, °С +60°C
Материал Пластик,АБС-пластик
Не содержит (без) галогенов Да
Ориентация монтажа Горизонтальн.
Отделка поверхности Матовый (-ая)
Подходит для установки в кабель-канал Нет
Пожаробезопасность Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Прозрачный Нет
С откидной крышкой Нет
С полем для надписи Нет
Способ монтажа Скрытой установки
Степень защиты (IP) IP20
Степень защиты, IP IP40
Температура монтажа, °С 5°С ... +60°С
Температура эксплуатации, °С 5°С ... +60°С
Тип крепления Защелкивание
Тип продукции Рамка
Тип установки Скрытая установка
Цвет Черный,Черный
Ширина номинальная, мм 86
Ширина установочная (встраив.), мм 229
Ширина, мм 86
