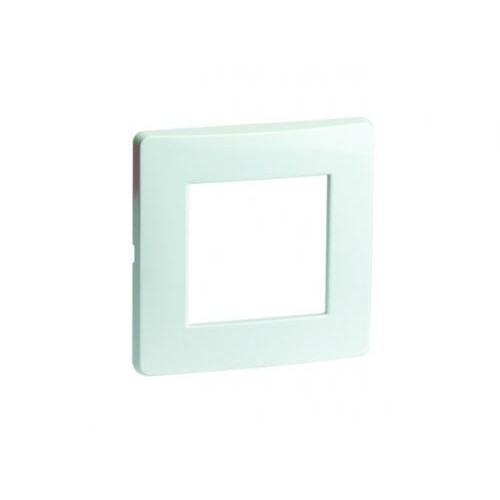

Рамка на 2 модуля (одноместная), белая, RAL9010

75010W

Описание
Характеристики

Рамки для монтажа ЭУИ "Brava". Назначение: монтаж ЭУИ "Brava". Организация рабочего места в стенах: электроустановочное изделие "Brava" + каркас + рамка + коробка (подрозетник). Порядок монтажа: ЭУИ защелкивается в каркас, затем каркас устанавливается в коробке, защелкивается рамка. Требования к коробке: диаметр 65-68 мм, глубина от 40 мм и более, межосевое расстояние 71 мм. Расстояние между винтами горизонтального монтажа – 55 мм; вертикального монтажа – 60 мм. Кол-во модулей: 2. Цвет: белый RAL9016

Документация и файлы

Отказное письмо

Чертежи и 3D-модели

Технические данные

Высота установочная (встраив.), мм 50
Высота, мм 86
Глубина, мм 20,9
Длина, мм 86
Защитное покрытие поверхности Декоративное
Климатическое исполнение УХЛ4
Код ОКПД 2 27.33.13.190
Количество модулей 2
Количество модулей по горизонтали (для модульных серий) 2
Количество постов (мест) 1
Количество постов по горизонтали 1
Максимальная рабочая температура, °С +60°C
Материал Пластик,АБС-пластик
Не содержит (без) галогенов Да
Ориентация монтажа Горизонтальн. и вертикальн.
Отделка поверхности Глянцевый
Подходит для установки в кабель-канал Да
Подходит для установки в пол Да
Пожаробезопасность Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Прозрачный Нет
С откидной крышкой Нет
С полем для надписи Нет
Степень защиты (IP) IP20
Степень защиты, IP IP40
Температура монтажа, °С 5°С ... +60°С
Температура эксплуатации, °С 5°С ... +60°С
Тип крепления Защелкивание
Тип продукции Рамка
Тип установки Скрытая установка
ТН ВЭД 3925901000
Цвет Белый,Белый
Ширина номинальная, мм 86
Ширина установочная (встраив.), мм 50
Ширина, мм 86
